Монтаж обігрівачів "Теплокерамик"

Наводимо Вам докладний опис і фото по установці і підключенню обігрівачів "Теплокерамик".

Установка обогревателя.
Обогреватель должен быть установлен на вертикальной поверхности на высоте не менее 0,2 метра от уровня пола. Сверху от прибора необходимо обеспечить 0,2 м свободного пространства для свободного выхода теплого воздуха.
Не допускается размещать мебель, бытовую радио-, теле- и компьютерную технику ближе, чем 200 мм от прибора, чтобы не создавать препятствий для свободной циркуляции воздуха.
Электрический силовой разъем и подводка должны быть смонтированы на высоте, обеспечивающей недоступность для детей.

Монтаж обогревателя:

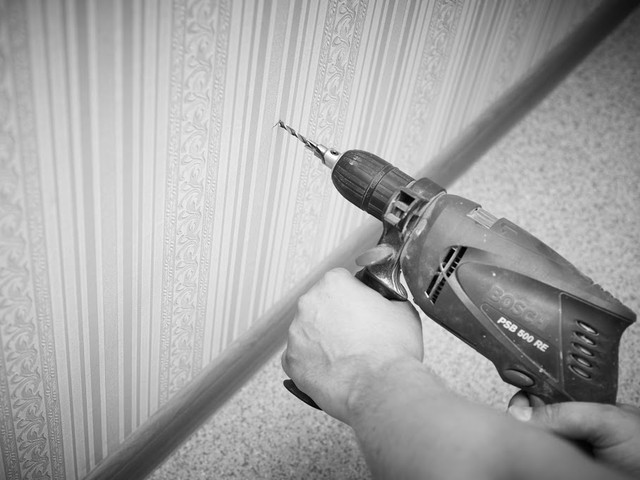

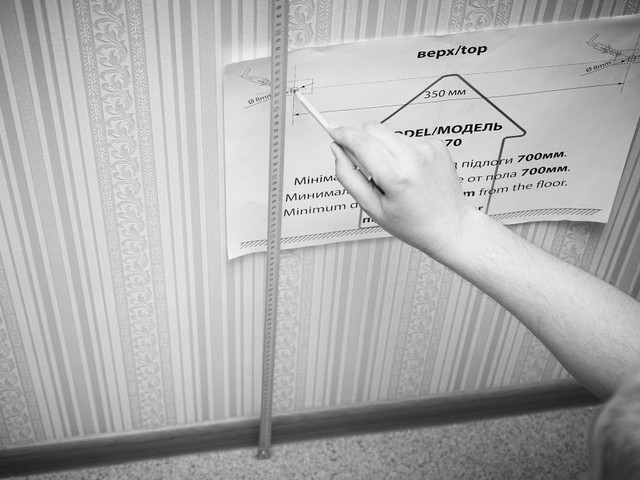

Просверлите 4 отверстия в стене диаметром по 8 мм по монтажной схеме для конкретной модели обогревателя. Вставьте в отверстия специальные пластиковые дюбели, которые поставляются в комплекте.

Обогреватели, которые имеют прямоугольную форму можно устанавливать как горизонтально, так и вертикально, согласно монтажной схеме.

Установив дюбеля, прикрутите шурупами металлические крепления (для моделей ТСМ) или вкрутит г-образные шурупы (для моделей ПЭПК).

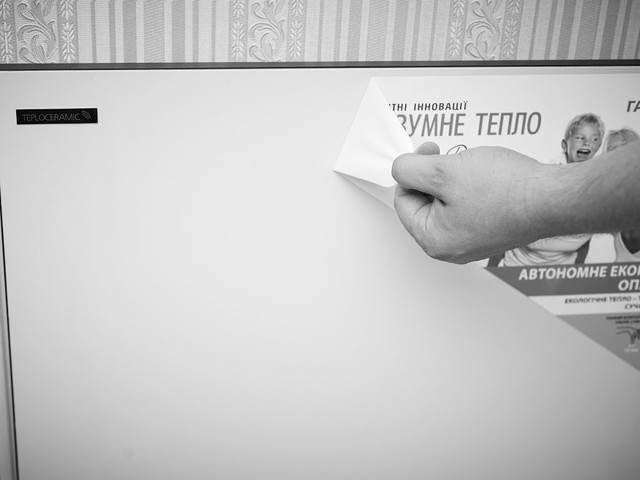

Теперь установите обогреватель, пазы в котором должны совпасть с креплением.

Схема підключення
Варіант схеми підключення при підключенні обігрівача через терморегулятор:
